Подрамник раздаточной коробки

Для чего? Спросите Вы. Отвечу – для уменьшения шума, резонанса и вибрации, и в конце концов – для защиты самой раздаточной коробки. В серийной "Ниве" опоры раздаточной коробки крепятся прямо к полу, что ускоряет усталостные повреждения кузова. Нередки случаи, когда на пятый-седьмой год эксплуатации автомобиля пол в местах крепления опор разрушается и прогнивает насквозь. Однако можно уменьшить влияние вибраций на кузов путём интеграции агрегата к силовой состовляющей кузова. Кроме того, в местах крепления раздаточной коробки будет разгружен пол – благодаря этому он меньше гниет и разрушается. Независимо от режима движения, рычаги управления коробкой передач и раздаточной коробкой не пляшут, а уровень вибраций и шума близок к классическим "Жигулям". Опоры раздаточной коробки установлены так, чтобы обеспечивались минимальный момент инерции при ее колебаниях и максимальное ее сопротивление перемещению от действия изгибающих моментов.

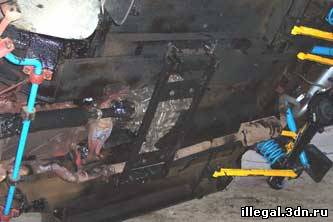

Подрамник не только повышает несущую способность кузова, но и защищает раздаточную коробку снизу. При этом клиренс автомобиля остается таким же, немного изменился только угол рампы.

Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ:

• монолитная рама;
• снижает до минимума всевозможные вибрации и шум;
• разгружает пол;
• увеличивает возможности регулировки по осям;
• является естественной защитой картера раздатки.

Недостатки:

• трудное изготовление.

При испытаниях зарекомендовал себя лучшим образом - позволяет разгонять машину без зубодробилки и шумов до 140 км/ч. Мне часто приходится ездить там, где и колеи то нет, перемахивать через брёвна в лесу, падать на подрамник в колею. Раздатку я расколотил бы в дребезги об пни и бетон уже давно, а так прикладываюсь от души только защитой РК.

Итак, за работу!
Перечитав все статьи, которые находятся в интернете, написанные о переделке крепления РК, я решил сделать свою конструкцию, за основу взял то, что уже есть в интернете, но решил немножко интегрировать. Цель была одна – конструкция должна быть крепкой и из доступных материалов.

Всего для изготовления подрамника необходимо:

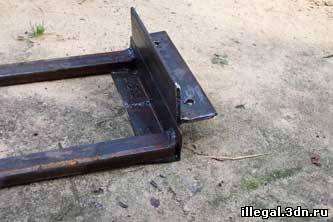

• уголок 63х63 – 1,2 м.;
• труба профильная 40х20 (прямоугольная) – 1,5 м.;
• пластина толщиной 0,5 см. размером 20х25см. – 2 шт.;
• пластина на которой будет крепиться РК толщиной 0,5 см. размером 10х22см. – 2шт.;
• 4 болта 12х1.25 (от тяг заднего моста) для крепления подрамника к лонжеронам;
• 4 болта М10 для крепления кронштейнов раздаточной коробки к подрамнику.

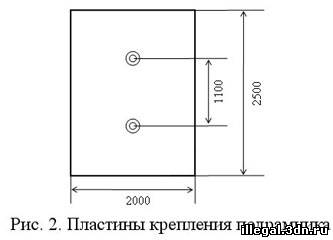

Идея была такова: крепление подрамника прикручивается насквозь к лонжеронам с левой и справой стороны. С салона ставим две пластины (рис.2), просверливаем по две дырки, вставляем болты(болты крепления реактивных тяг), привариваем шляпки болтов к пластинам.

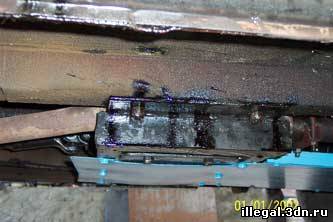

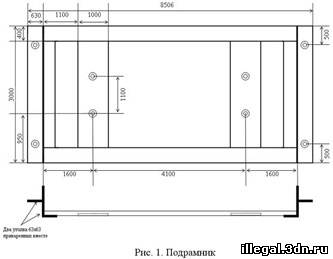

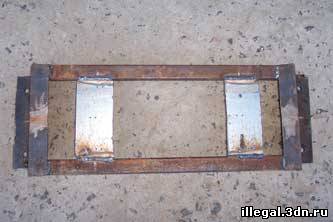

После того, как будет готов сам подрамник (рис.1), примеряем его по месту, отмечаем на лонжеронах места, где будут просверливаться дырки, просверливаем насквозь (лонжерон, пол) дырки (по две с каждой стороны). С салона вставляем в просверленные дырки заранее приготовленные пластины. Ослабляем гайки крепления РК на родном креплении. Прикручиваем подрамник, затягиваем гайки до упора. После чего откручиваем до конца с одной стороны кронштейн подвески РК, переворачиваем его вверх ногами, ставим на подрамник и наживляем болты с гайками. Аналогичную операцию проделываем с другой стороны.

Вроде всё. Нет, ещё не всё. Забыли самое главное – центрирование раздатки. Как это сделать?
После того, как РК будет установлена на подрамник, не затягиваем полностью гайки крепления РК к подрамнику и гайки крепления кронштейнов подвески РК на осях.

Перемещая РК вдоль и поперек кузова, а так же в вертикальном направлении, необходимо найти такое ее положение, при котором фланцы ведущего вала РК и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный; валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова.

Совмещение фланцев добиваемся с помощью ранее снятых регулировочных прокладок под кронштейны подвески РК.
Затягиваем полностью гайки крепления кронштейнов подвески РК.
Для корозионной защиты подрамник можно покрыть антигравием или грунтом.

Вывод для себя сделал однозначный: хорошо, что сделал подрамник, и тише, и на душе как-то спокойней.
