Светодиодная подсветка днища
Назначение подсветки на днище автомобиля tuning-истам объяснять не стоит. Свечение придает крутой вид вашему автомобилю и на скорость не влияет. Изначально было понятно, что никакие светодиоды, не сравнятся со свечением неоновых (люминесцентных ) трубок, но с другой стороны дороговизна, хрупкость, сложность монтажа заставили отказаться от неона. Пришлось искать другой вариант. Пришла идея расположить светодиоды перпендикулярно к поверхности пола в небольших корпусах, закрепленных на порогах и под бамперами. Затраты на материалы были незначительны, всё что потребовалось я купил в магазине стройматериалов, светодиоды наковырял из китайских зажигалок, часть пришлось купить на радиорынке.
Для изготовления подсветки необходимы следующие материалы:
- пластиковая, тонкостенная труба диаметром 40-50мм.,
- оргстекло (плекс),
- cветодиоды (сверх яркие),
- резистор (500 Ом.),
- клей “Момент”,
- силикон прозрачный,
- тонкий двужильный медный провод,
необходимый инструмент найдется в каждом гараже

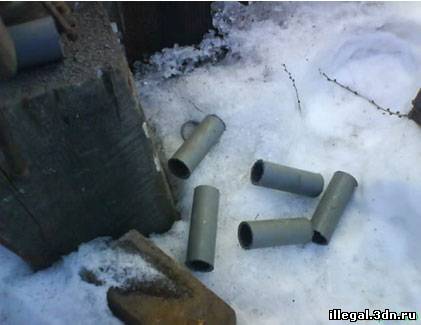

Приступим к изготовлению. Заранее, я не знал что из этой затеи получится, но фотографировать начал сразу. Первым этапом было сделать корпуса, по предварительным расчетам их должно было быть 12 штук (3 на передний, 3 на задний бампера и по 3 на каждый порог) От трубы отрезал небольшие куски, цилиндрической формы, напоминающие гильзы,

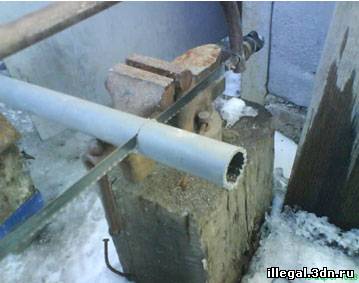

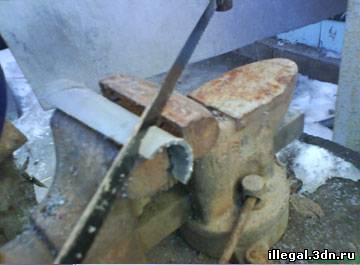

Затем эти цилиндры распилил вдоль.
$IMAGE3$
Получился полуцилиндр, затем на нем делаем надрез под углом примерно 30 градусов.

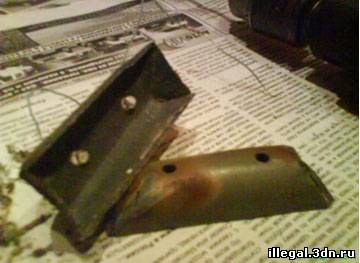

Затем нагреваем до размягчения край и загибаем его, получается – лодочка.
$IMAGE5$
Края этой лодочки отпиливаем и зачищаем на наждаке для последующей проклейки швов.

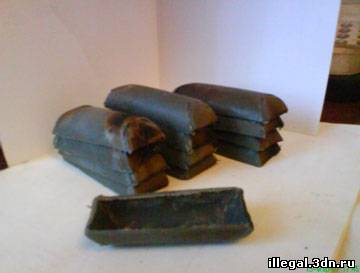

Корпуса были готовы, оставалось только просверлить отверстия под диоды и крепеж.
$IMAGE7$
Примеряем диоды в корпуса, промываем их под наклейку отражателя. Отражатель сделал из плотной фольги, приклеив клеем “Момент”.После того как клей высох аккуратно обрезаем излишки фольги, которые выступают за края корпуса.
$IMAGE9$
$IMAGE10$
Сверлом проделал отверстия в фольге. Корпуса были готовы. Дошло дело до радиотехнической части, кучка светодиодов резисторов была готова. Опытным путем было доказано, что световой поток у диода для нашей цели не подходил, он светил направленным пучком света. В одной статье прочитал что можно эту проблему решить, запилив торец светодиода с последующей полировкой. Эффект изменения формы был поразительным – свечение стало рассеянным и плавным. Очень важный момент с полировкой, я добился прозрачности, хорошенько потерев диод об шерстяной ковер.
$IMAGE11$
$IMAGE12$
После того как светодиоды были подготовлены, попробовал спаять все по схеме и посмотреть, что получилось. Важно соблюдать полярность светодиодов.
Два светодиода давали неплохое свечение. Далее была нудная работа – пайка.
$IMAGE14$
$IMAGE15$
Резистор и диоды при пайке прилипли к пластмассе корпуса, так что последующая проклейка не потребовалась, но для герметичности сверху на клею приклеил изоленту. Проверив все фонарики на работоспособность, приступил к вклейке защитного стекла, размер взял с запасом, чтобы оно садилось с припуском. Щели обильно промазал прозрачным силиконом, но перед этим нужно их зачистить и обезжирить.
$IMAGE17$
Крепеж сделал простой – полоски оцинкованной жести прикрученные саморезами.
Следующим этапом была установка. На мой взгляд, весь смысл был в том, чтобы корпусов не было видно, и свечение появлялось, как бы неоткуда. Это было главное правило, так что особо любопытным придётся сильно наклониться, чтобы увидеть, что это там светится. При позиционировании фонариков нужно учитывать ещё и то , чтоб их в дальнейшем не повредить и не оторвать вовсе. Вот пожалуй главные критерии установки.
$IMAGE18$
Я ставил на ВАЗ – 2114. За объемными бамперами и пластиковыми порогами “ затарить” фонарики было несложно, но ведь днище не везде одинаковое, так, что правильная установка, как говориться: “дело техники”. Подключил все фонарики общей цепью через предохранитель и тумблер на панели.

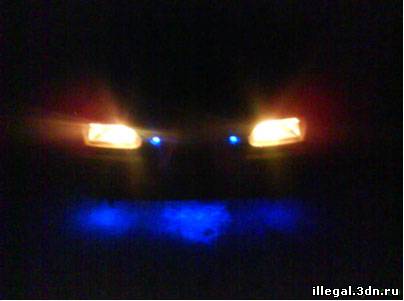

Что из этого всего вышло видно на фото. Фотографировал в плохую погоду, на дорогах была слякоть, фонарики были грязные, да и качество при ночной съемке не очень.
$IMAGE20$
|
